연료전지란?
연료전지는 수소와 산소가 가진 화학적 에너지를 직접 전기 에너지로 변환시키는 친환경 발전 시스템입니다.
연료전지 특성
높은 발전 효율
연료전지의 발전 효율은 30~40%이며, 배출되는 열을 활용할 경우 전체 효율은 80% 이상입니다. 기존 발전소와 달리 연료의 연소를 통한
에너지 변환 과정을 거치지 않기 때문에 에너지 손실이 적어 발전 효율이 높습니다.
다양한 연료 사용
도시가스, LPG, 바이오가스 등 다양한 연료를 사용할 수 있습니다.
다양한 용도 적용
연료전지로 만든 전기는 가정용, 발전용, 자동차용 및 노트북 등 다양한 용도에 사용할 수 있습니다.
친환경적 전력 생산
다른 연료에 비해 연소성 및 열효율이 높아 경제적이며, 에너지를 절약할 수 있습니다. 공해물질이 거의 발생하지 않아 친환경적이며, 소음이 없습니다.
에너지 비용 절감
가정용으로 설치하면 자가발전되므로 에너지 비용이 절감됩니다.(전기 누진제 해당하지 않음).

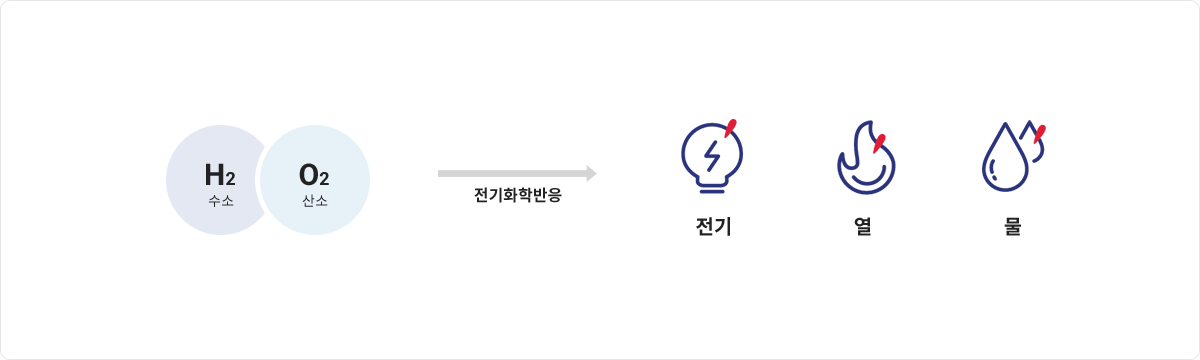

연료전지 원리
연료전지는 수소와 산소가 가진 화학적 에너지를 직접 전기 에너지로 변환시키는 장치로서, 수소와 산소를 양극과 음극에 공급하여
연속적으로 전기를 생산하는 친환경 발전 기술입니다.
가스냉방이란?
가스냉방은 전기 대신 가스를 냉난방 원료로 사용하는 시스템입니다.
환경개선 효과
전기냉방은 전기 생산에 따른 대기오염, 냉매로 사용되는 프레온 가스의 오존층 파괴로 사용이 규제되고 있는 반면, 가스냉방에 사용되는 천연가스는
공해가 없는 리튬브로마이드를 흡수제로 사용하여 환경개선 효과가 뛰어납니다.
여름철 전력 공급 해결
가스냉방은 여름철 전력 수요가 많을 때 공급 부족을 해결할 수 있어 추가로 발전소를 건설하는 비용을 줄일 수 있습니다.
우수한 경제성
가스냉난방기는 기기 1대로 냉·난방이 모두 가능해 공간활용도가 크며, 초기 투자비가 저렴합니다. 여름철에 예비율이 충분한 천연가스를 사용함으로써
운전비가 연간 40% 이상 절감됩니다.(냉방기간인 5~9월에는 할인요금 적용됨)
에너지 절감 효과
가스냉방기는 설정한 온도에 도달하여 저부하로 운전 중에도 기기 효율이 높아 에너지 절감 효과가 뛰어납니다.
운전의 편리성 및 안정성
가스냉방기는 대기압력보다 낮은 진공상태(6.5mmHg)로 운전되어 폭발 위험성이 없고, 안전성이 뛰어납니다. 전기모터 사용이 적기 때문에 소음
및 진동이 거의 없어 병원, 음악당, 미술관, 호텔 등 여러 분야에서 편리하게 사용할 수 있습니다.
가스냉방 원리
STEP1
보통상태에서의 물은 100℃에서 비등(증발)하지만 높은 산에서는 100℃ 이하에서
비등하므로 밥을 할 때 쌀이 덜 익는 경우를 체험했을 것입니다.
즉, 기압을 낮게하면 낮은 온도에서도 물이 증발한다는 원리를 응용하여 제작한 것이
흡수식 냉온수기 입니다.
STEP2
밀폐된 용기속에 물이 통하는 전열관을 설치한 다음 용기속을 약 1/100기압
(6.5mmHg)정도의 진공상태로 만들어 전열관 위에 물방울(냉매)을
떨어뜨립니다.
STEP3
용기속은 6.5mmHg의 진공상태로 되어 있으므로 물방울은 전열관내의 물로부터
기화열을 빼앗으면서 5mmHg에서 증발합니다. 이로 인하여 전열관내의 물은 차게 되어
냉방의 냉수로 사용할 수 있습니다. 한편, 용기속에 농축된 흡수액(취하리튬 : LiBr)을
떨어뜨리면 증발한 냉매는 이 흡수액에 흡수됩니다.
STEP4
일단 수증기를 흡수한 취하리튬 수용액을 보일러에 회수한 후 가스로 가열하여
흡수된 수증기를 추출하여 다시 농축된 취하리튬 수용액을 얻게 됩니다.
STEP5
한편, 가열시에 흡수액으로부터 추출되었던 수증기(냉매)는 응축기에 다시
냉각되어 물(냉매액)로 변하여 이 물방울을 다시 진공용기 속으로 떨어뜨리므로써
연속하여 냉수를 얻을 수 있습니다.
STEP6
이것이 일중효용형의 기본 사이클로서 그림에서 알 수 있듯이 흡수기와 응축기에
냉각수가 흐르고 있습니다. 우선 응축기의 냉각수는 재생기로부터 이송되어온
수증기를 차게 하여 냉매액으로 돌리는 일을 하며, 흡수기의 냉각수는 수증기가
흡수액에 흡수될 때 발생하는 열을 없애는 일을 합니다.
가스냉방 지원제도
천연가스를 이용한 친환경적, 경제적,효율적,안정적인 가스냉방을 정부에서 설치
및 설계에 대한 보조금을 지원하기 위한 제도 입니다.
지원대상
가스냉방 지원제도
사업명
집행방법
지급대상
가스냉방설비 설치장려금
사후지급신청 (설치완료신청)
천연가스를 사용하는 가스냉방설비를 신설.증설.교체한 설비의 소유주
사전지급확정
신청일 현재 가스냉방설비 설치계약이 체결되었고, 9월 30일까지 준공 증빙서류 제출이 가능한 상기 설비의 소유주
압축기를 구동하는 원동기로 전동모터를 사용하는 전기구동 히트펌프(Electric Heat Pump)와는 달리 엔진을 사용하는
가스엔진구동 히트펌프(Gas Engine Driven Heat Pump)를 줄여 GHP라고 합니다. GHP는 압축기에 의해 냉매를 실내기와 실외기 사이의
냉매관으로 흐르게 하여 액화와 기화를 반복시켜 여름에는 냉방기로, 겨울에는 난방기로 이용하는 가스냉난방 시스템입니다. 전기구동 히트펌프와 그 작동원리는
비슷하나 압축기의 구동력을 전기 대신 가스로부터 얻는 차이가 있습니다.
GHP 특성
편리한 제어
실내온도에 따라 엔진 회전 수를 제어
겨울철 제상운전(성에제거 운전)이 필요치 않음
실내온도에 따라 엔진 회전 수를 컨트롤
항상 쾌적한 실내온도 유지
빠르고 강력한 냉난방
엔진 배열을 효율적으로 회수하여 빠르고 강력한 냉난방 실현
항상 쾌적한 실내온도 유지
뛰어난 경제성
초기 투자비는 높지만 2~4년이면 회수 가능
전기 소비량이 적음
운전비용이 낮아 경제성이 높음

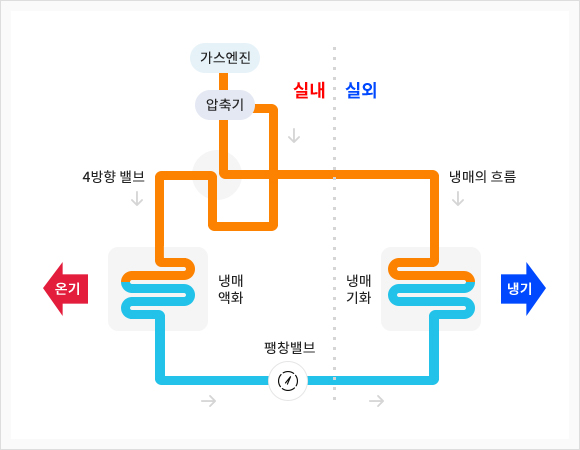

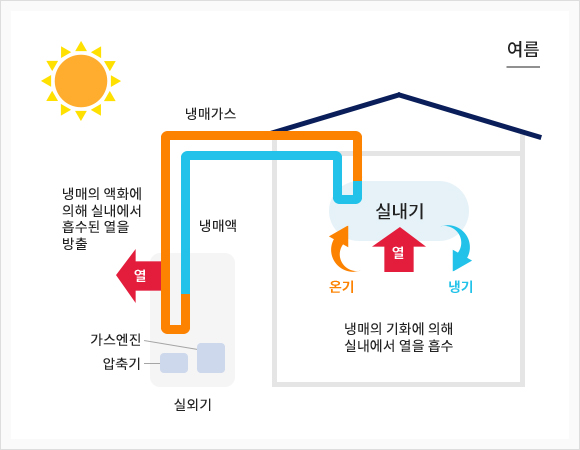

냉방의 원리

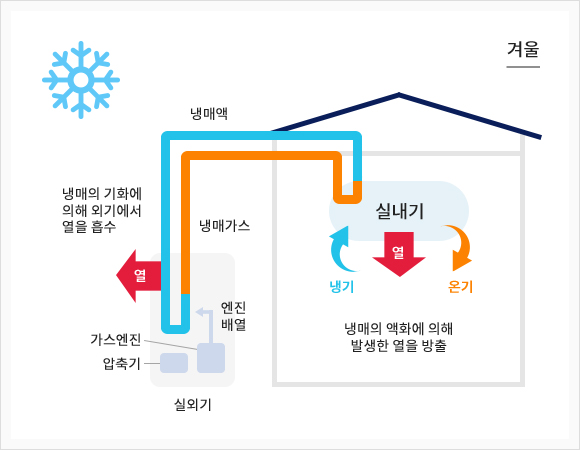

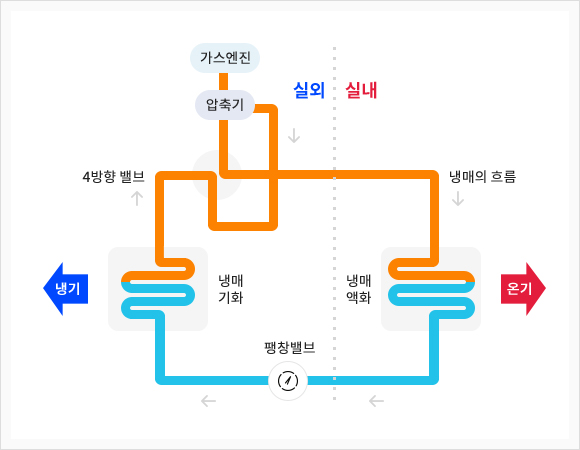

난방의 원리
설치 건물 예시
학교
교회
병원
관람공간/업무공간

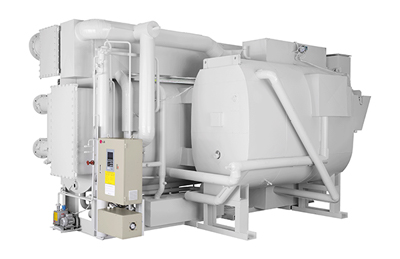

흡수식 냉온수기
원리
여름철 물을 손등에 바르면 증발하면서 손에 있는 주변 열을 흡수하여 시원함을 느낍니다.
마찬가지로 흡수식 냉·온수기 안의 상태를 진공상태(1/100기압)로 만들면 물은 4℃에서
증발하여, 실내에 보내주는 물을 7℃로 낮추어 공조기로 보내져 여름철 냉방을 하게 됩니다.
특징
1대로 냉난방 – 기계실 면적 감소
고효율 냉방 – 저렴한 운전비
냉방요금 약 40%할인
진공운전으로 기기 안전성
낮은 소비전력 – 계약전력 작음
친환경 냉매 물, LiBr 사용 – CO2 발생량 적음
저부하시 원할한 제어,통신을 통한 원격제어
기기3등분 분리 반입가능
고효율/에너지 절약 달성
흡수식 펌프의 인버터 제어에 의한 부분 부하 효율의 향상과 정격냉방능력 도달시간 단축
흡수액을 순환시키는 펌프에 인버터 제어를 채용하여 냉방 부하에 맞춰 조절함으로써 효율이 높은 에너지 절약 운전을 가능하게 하였으며,
흡수액 순환량도 항상 최적의 상태로 제어함으로써 정격냉방능력의 도달시간도 대폭 단축하였습니다.
부분 부하 시 에너지 절감
냉방 부하에 대응하여 흡수액 순환량을 최적으로 제어하기 때문에 부하의 감소에 따른 소비전력을 제어하는 것이 가능하며 고성능, 고효율
펌프의 사용과 더불어 소비전력을 감소시켰습니다. 또한 연료의 소비량도 종래의 제어방식에 비해 감소시켰습니다.
최적의 희석 운전 제어에 의한 정지시간의 단축
기기 내부의 흡수액 농도를 균일화하기 위한 희석 운전시간을 마이콤에 의해 스스로 연산, 결정하여, 기존 방식에 비하여 희석 운전시간을
크게 단축하였으며, 동시에 운전 정지시간도 최소화하여 부대설비의 에너지 절감을 달성하였습니다.
예방운전기능 및 안전제어기능 강화
각 부위의 조건은 고성능 마이콤에 의해 계측하여 기기가 이상 정지되기 전에 미리 예방 운전을 실행함으로써 이상 발견 횟수를
최소화하였습니다. 만일 이상 정지점에 도달해도 최적의 정지 운전을 실행합니다.
